SAM Magnetogramm Bildformat

SAM Magnetogram picturesize
Die Größe des Magnetogramms kann frei gewählt werden. Damit es aber gut aussieht, sollte man einige Überlegeungen machen.

Was will mann:

  • Es sollte gut aussehen.
  • Es soll lesbar sein.
  • Die normalen magnetischen Bedingungen sollten ins Bild passen.
  • Das Diagram sollte gleiche Abstände für gleiche Abweichungen, in Zeit und nT's, haben.
  • Das Diagram sollte auf alle Bildschirme passen.
  • Die Bildgröße in Bytes sollte nicht zu groß sein, da dies mehr Traffic verursacht und auch die Ladezeit vergrößert.

    Um diese Ziele zu erreichen sind hier einige Hilfstabellen gemacht.

    Die Zeitachse:

    Um eine gute Zeitachse zu haben legt man fest, welche Auflösung man benutzen will. Die gesamte Breite des Bildes ist: 45(s.rand links) + (24x px/stunde) + 2(extra) + 20(s.rand rechts) px.
    In der Tabelle unten sind für einige Auflösungen die Bilderbreiten berechnet.
    		•  The size of the magnetogram picture can be choosen freely, but to make it look good a few criteria have to be made.

    What do we definitly want:

  • It has to look good.
  • It has to be readable.
  • The most common magnetic conditions have to fit in the picture.
  • The diagram must have equal distances for equal variations, both for time and nT's.
  • The diagram have to fit on all screen-resolutions.
  • The picturesize in bytes should not be too large, this would only cause delays at upload and at download.

    In order to achieve these goals there are some tables to help you on your way.

    The Time axis:

    To get a proper time axis we first have to determine what time resolution we want to use. The total width of the picture is: 45(leftmargin) + (24x pix/hour) + 2(extra) +20(rightmargin) pixels.
    Below you'll find a table in which for each resolution the total width of the picture is calculated.
    • Magnetogramm Zeitachsen Formate
    Magnetogram time axis formats
    Auflösung (min/pix)
    Resolution (min/pix)    		 Bildbreite (pix)
    Picturewidth (pix)
    1 1503
    2 786
    2.5 642
    3 546
    5 354
    Ein guter Kompromiss liegt bei einer Auflösung von 2.5 minuten pro pixel.
    Die magnetische Achse
    Für die Auflösung der magnetischen Achse müssen wir erst entschieden welche Skala man gebrauchen will.
    Momentan liegen einige Möglichkeiten vor. Feste Skala von (jeweils +/-) 100 nT, 150 , 200 , 250 , 500 und 1000 nT und eine variable Skala die bei 60 nT anfängt, und beim Erreichen dieser Größe, die Skala automatisch anpaßt.
    Wenn die Skala festgelegt ist sollte man eine sinnvolle Auflösung (nT/pix) wahlen. Wenn man die kleinste Auflösung des Fluxgatesensors berücksichtigt (ca.2nT), dann ist eine Auflösung von 2 nT/pix recht gut.
    Die Gesamthöhe des Bildes ist so aufgebaut: 27(Rand oben) + 1(Skalenende oben) + (Skala/Auflösung) + 1(die 0-Linie) + (Skala/Auflösung) + 1(Skalenende unten) + 26(Rand unten) pixels.
    In der Tabelle unten sind für jede Auflösung und Skala die Höhe des Bildes berechnet.     		The best compromise is the 2.5 minute per pixel resolution.
    The Magnetic axis
    For the resolution of the magnetic axis you should first decide what scale you would like to use. Currently there are a few options available. Fixed scales of 100 nT (is from +100 to -100 nT), 150, 200, 250, 500 and 1000 nT and a variable scale that starts at 60 nT but will rescale as soon as the limits are reached.
    After we have determined the scale we want we will have to choose a resolution (nT / pix). Given the accuracy of the fluxgatesensor a resolution of 2 nT/pix would be justifyable.
    The total height of the picture is as follows: 27(topmargin) + 1(end of scale) + (scale/resolution) + 1 (the 0-line) + (scale/resolution) + 1(end of scale) + 26(bottom margin) pixels.
    Below you'll find a table in which for each resolution and scale the total height of the picture is calculated.
    Magnetische Achsen- Formate des MAgnetogramms
    Magnetograms Magnetic axis formats
    Auflösung (min/pix)
    Resolution (min/pix)    		 Bildhöhe (pix)*
    Pictureheight (pix)*
    0.5 296(60nT), 456(100nT)
    (Southern Europe) 1 256(100nT), 356(150nT), 456(200nT)
    (Central Europe) 1.25 296(150nT), 376(200nT)
    2 256(200nT), 306(250nT)
    2.5 216(200nT), 256(250nT), 456(500nT)
    (Northern Europe) 4 306(500nT)
    5 256(500nT), 456(1000nT)
    (Northern Scandinavia + Iceland) 8 306(1000nT)
    * Festlegen des Bildformats in Sam_Log und Sam_View:
    Um das Bildformat in Sam_Log einzustellen können wir die Breite wie ausgerechnet nehmen, aber von der berechneten Höhe muß man 3 pixel abziehen.
    Vorschläge für die lokalen Einstellungen von Sam_Log und Sam_View in der folgenden Tabelle.
    * Setting the picturesize in sam_log and sam_view!
    To set the size in sam_log the width can be taken as calculated, but from the calculated height you have to deduct 3 pixels.
    For your local settings of sam_log and sam_view look at the table below.

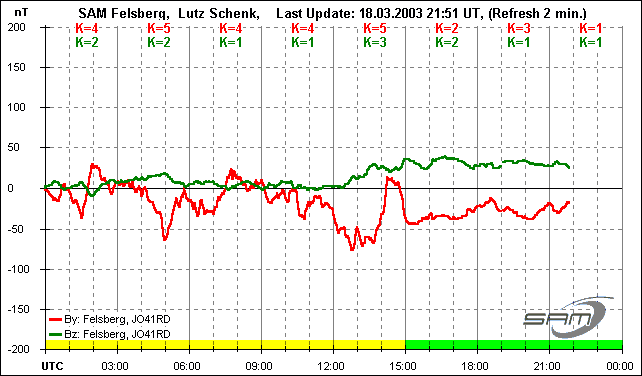

    (the endresult for central Europe can be seen below the table)
    Standort
    Location    		 Magnetic scale (sam_view setting)
    Magnetische skala (sam_view einstellung)    		 Picturesize WxH (out)
    Bildgroße BxH(aus)    		 sam_log setting(WxH)
    sam_log einstellung(BxH)
    N. Scandinavia 1000 nT 642 x 306 pix 642 x 303 pix
    Northern Europe 500 nT 642 x 306 pix 642 x 303 pix
    Central Europe 200 nT 642 x 376 pix 642 x 373 pix
    Southern Europe 100 nT 642 x 256 pix 642 x 253 pix



    Peter / pa1six
